簡單介紹

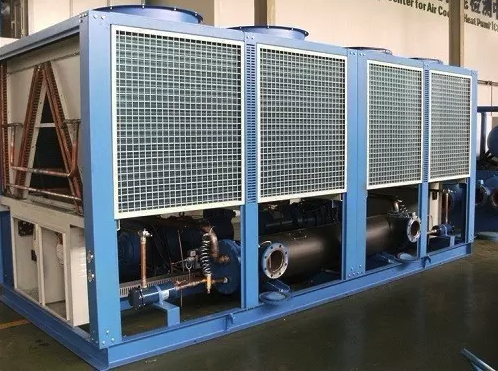

工業空調—風冷模塊式冷（熱）水機組以空氣為冷（熱）源，以水為供冷（熱）介質，作為冷（熱）源兼用型的一體化中央空調設備。機組把高可靠性、高效率、高度自動化等優點完美地結合在一起，是一種使用更方便、運行更可靠的空調主機。

工業空調—風冷模塊式冷（熱）機組基本配置

1、渦旋壓縮機

2、板式換熱器

3、風機電機

4、盤管

5、電氣控制元件等組成。

工業空調—風冷模塊式冷（熱）機組的主要特點

1、是以空氣為冷（熱）源，以水為供冷（熱）介質的中央空調機組，即冷凝器為翅片式換熱器，蒸發器為水氟換熱應用的換熱器，如套管、殼管及板式換熱器等。

2、作為冷熱源兼用型的一體化設備，風冷熱泵省卻了冷卻塔、冷卻水泵、鍋爐以及相應管道系統等多種輔件，系統結構簡單，安裝空間節省，維護管理方便而且節約能源，尤其適用于水源缺乏區域。

3、風冷熱泵機組通常是許多冬冷夏熱，既無供熱鍋爐，又無供熱熱網，或熱網供熱時間短、不穩定，要求全年空調的暖通工程設計中優先選用的有效補充。

4、其與風機盤管、空調箱等末端裝置所組成的集中、半集中式中央空調系統具有布置靈活、控制方式多樣等優點。

工業空調—風冷模塊式冷（熱）機組工作原理

制冷模式

制熱模式

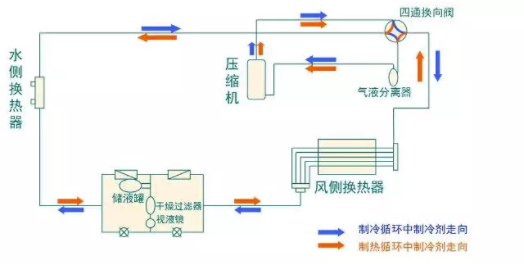

制冷模式

制冷模式：壓縮機排出的制冷劑高溫氣體在風側換熱器中冷凝成液體，經節流裝置節流降壓，進入水側換熱器，吸收熱量蒸發后回到壓縮機，完成一個制冷循環；同時，從室內來的空調用水經過水側換熱器后被冷卻降溫。

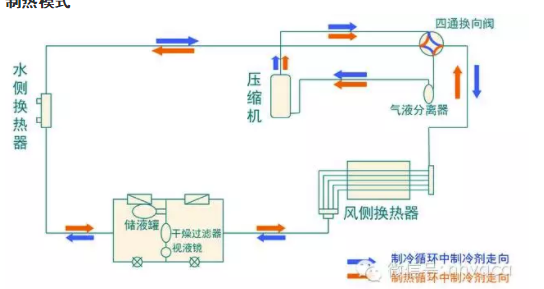

制熱模式

制熱模式：壓縮機排出的制冷劑高溫氣體在水側換熱器中冷凝成液體，經節流裝置節流降壓，進入風側換熱器，吸收熱量蒸發后回到壓縮機，完成一個制熱循環；同時，從室內來的空調用水經過水側換熱器后被加熱升溫。

工業空調—風冷模塊冷熱水機組種類與臺數的選擇

一般來說，單機組名義制冷量小于116kw的場合，以選用渦旋壓縮機為主；單機容量在116kw～700kw的場合，以選用螺桿機為宜；單機容量在700kw～1054kw的場合，以選用螺桿機或離心機為宜；單機容量在1785kw以上的場合，應選擇離心機。

機組臺數的多少，應按工程規模的大小、空調負荷的變化而定。從調節靈活、利于節能的角度，臺數多些較好；從設備投資、占地面積和維護管理的角度，臺數少些較好。一般選2～8臺。對于雙壓縮機的模塊機，較多可以8臺并聯，即1臺主機、7臺子機；對于4壓縮機的模塊機，較多可以4臺并聯，即1臺主機、3臺子機。

工業空調—風冷模塊冷熱水機組安裝注意事項

1、必須安裝水過濾器，否則會引起的機組板換凍壞等故障。

2、機組運行前，需試運行將管路中的雜質去掉。

3、冬季下雪時，要將盤管上的積雪掃掉，以防損壞壓縮機。

4、除非特殊要求，一般情況機組不設內置水泵。

5、水流開關應安裝在靠近機組的出水管路中。

6、機組的過濾器需定時清洗。

7、當安裝多臺機器時，應確保足夠的吸氣空間以防短路循環。

8、機組托板底座上設有標準減振塑膠墊，以減少振顫及振動的傳遞。

9、冷暖型機組地面安裝時，機組應至少離地20cm，以便排水。
